Gleichstrom-Ladegeräte für Elektrofahrzeuge im Vergleich zu Wechselstrom-Ladegeräten für Elektrofahrzeuge: Erklärung der wichtigsten Unterschiede

Da Elektrofahrzeuge (EVs) weltweit immer beliebter werden, wird die Wahl der Ladetechnologie sowohl für einzelne Fahrer als auch für Flottenbetreiber immer wichtiger. Zwei Haupttypen von Ladesystemen dominieren den Markt für Elektrofahrzeuge: AC-Ladegeräte (Wechselstrom) und DC-Ladegeräte (Gleichstrom). Während beide dem gleichen grundlegenden Zweck dienen – dem Aufladen der Batterie eines Elektrofahrzeugs – unterscheiden sich ihre Funktionsweise, Effizienz und Eignung erheblich. Das Verständnis der wichtigsten Unterschiede zwischen Gleichstrom- und Wechselstrom-Ladegeräten hilft Benutzern, fundierte Entscheidungen hinsichtlich Ladeinfrastruktur, Geschwindigkeit, Kosten und langfristiger Fahrzeugleistung zu treffen.

Dieser Artikel bietet einen detaillierten Vergleich von Gleichstrom- und Wechselstrom-Ladegeräten für Elektrofahrzeuge und erläutert deren Funktionsweise, ihre Vorteile und Einschränkungen sowie die Szenarien, in denen das eine dem anderen vorzuziehen sein könnte.

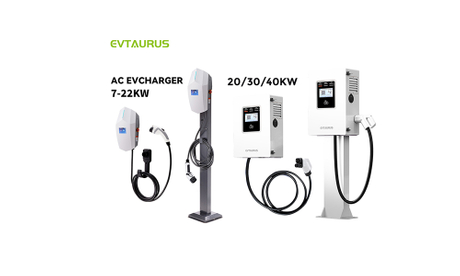

So funktionieren AC-Ladegeräte für Elektrofahrzeuge

AC-Ladegeräte für Elektrofahrzeuge sind die gebräuchlichste Ladelösung, insbesondere für den Heim- und Arbeitsplatzgebrauch. Diese Ladegeräte liefern Wechselstrom vom Stromnetz an das Fahrzeug. Allerdings benötigen Elektrofahrzeugbatterien zum Laden Gleichstrom, sodass das Bordladegerät des Fahrzeugs den eingehenden Wechselstrom in Gleichstrom umwandelt, bevor er die Batterie erreicht.

AC-Ladegeräte gibt es typischerweise in verschiedenen Leistungsstufen:

• AC-Ladegeräte der Stufe 1 : Diese werden mit der Standard-Haushaltsspannung (110–120 V) betrieben und ermöglichen eine langsame Aufladung, wobei für eine vollständige Aufladung häufig 8–12 Stunden erforderlich sind. Sie eignen sich zum Aufladen zu Hause über Nacht.

• AC-Ladegeräte der Stufe 2 : Bei Betrieb mit höheren Spannungen (220–240 V) verkürzen Ladegeräte der Stufe 2 die Ladezeiten erheblich und ermöglichen je nach Batteriegröße in der Regel eine vollständige Aufladung in 4–8 Stunden. Sie kommen häufig in Wohnhäusern, Büros und öffentlichen Parkplätzen vor.

Die Ladegeschwindigkeit von AC-Ladegeräten ist durch die Kapazität des Bordladegeräts des Fahrzeugs begrenzt. Selbst bei hoher Wechselstromversorgung kann der Bordkonverter nur eine bestimmte Strommenge verarbeiten, was sich auf die Ladegeschwindigkeit der Batterie auswirkt.

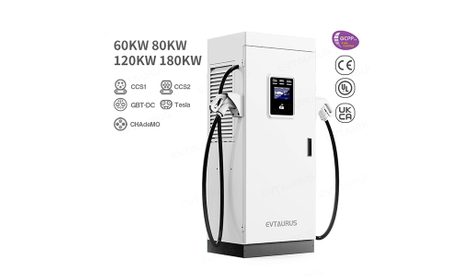

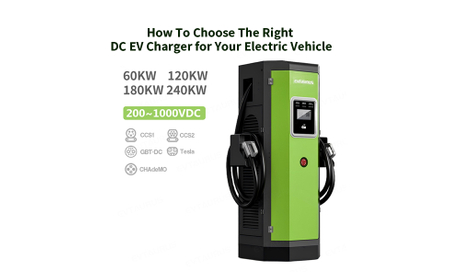

So funktionieren DC-Ladegeräte für Elektrofahrzeuge

DC-Ladegeräte für Elektrofahrzeuge, , auch Schnellladegeräte genannt, versorgen die Batterie des Fahrzeugs direkt mit Gleichstrom und umgehen dabei den bordeigenen Wechselstrom-zu-Gleichstrom-Umwandlungsprozess. Durch die direkte Gleichstromversorgung der Batterie ermöglichen diese Ladegeräte im Vergleich zu Wechselstromladegeräten deutlich höhere Ladegeschwindigkeiten.

Zu den Hauptmerkmalen von DC-Ladegeräten gehören:

• Hohe Ausgangsleistung : DC-Ladegeräte können je nach Ladegerät und Fahrzeugkompatibilität eine Leistung von 50 kW bis zu 350 kW oder mehr liefern. Dies ermöglicht ein schnelles Aufladen, wobei oft in weniger als einer Stunde eine Akkukapazität von 0–80 % erreicht wird.

• Externe Umwandlung : Im Gegensatz zu Wechselstrom-Ladegeräten erfolgt die Stromumwandlung von Wechselstrom in Gleichstrom in der Ladestation selbst und nicht im Fahrzeug. Dieser externe Konverter ist in der Regel leistungsstärker als das Bordladegerät des Fahrzeugs.

• Spezialanschlüsse : DC-Ladegeräte verwenden Anschlüsse wie CCS (Combined Charging System), CHAdeMO oder Tesla Supercharger-Stecker, die für die sichere Verarbeitung hoher Ströme ausgelegt sind.

Gleichstromladegeräte sind häufig in öffentlichen Ladestationen, Autobahnraststätten und gewerblichen Flottendepots zu finden, wo die Minimierung von Ausfallzeiten von entscheidender Bedeutung ist.

Ladegeschwindigkeit: AC vs. DC

Einer der auffälligsten Unterschiede zwischen AC- und DC-Ladegeräten ist die Ladegeschwindigkeit.

• AC-Ladegeräte : Die Ladezeit ist durch das integrierte Ladegerät begrenzt. Das AC-Laden der Stufe 1 ist langsam und eignet sich für den Heimgebrauch über Nacht, während Stufe 2 eine moderate Geschwindigkeit bietet, die sich zum täglichen Aufladen oder zum Laden am Arbeitsplatz eignet. Typische Ladeleistungen liegen zwischen 3,3 kW und 22 kW.

• Gleichstrom-Ladegeräte : Die Ladezeit wird erheblich verkürzt, da das Ladegerät den integrierten Wandler umgeht und Hochspannungs-Gleichstrom direkt an die Batterie liefert. Ultraschnelle Gleichstromladegeräte können in 15 bis 30 Minuten eine Reichweite von Hunderten von Kilometern hinzufügen und eignen sich daher ideal für Fernreisen oder gewerbliche Einsätze mit hohem Umsatz.

Für Benutzer, die Wert auf Geschwindigkeit legen, sind DC-Ladegeräte die klare Wahl. Allerdings sind ihre Installationskosten und Infrastrukturanforderungen höher, was für den Heimgebrauch möglicherweise nicht praktikabel ist.

Infrastruktur- und Installationsanforderungen

Die Wahl zwischen AC- und DC-Laden hängt auch von der verfügbaren elektrischen Infrastruktur ab:

• AC-Ladegeräte : Ladegeräte der Stufe 1 können normale Haushaltssteckdosen verwenden, während Ladegeräte der Stufe 2 einen 220–240-V-Stromkreis benötigen. Die Installation ist relativ einfach und kostengünstig, weshalb AC-Ladegeräte für den privaten Gebrauch beliebt sind.

• Gleichstromladegeräte : Diese Ladegeräte erfordern elektrische Anschlüsse mit hoher Kapazität, häufig mit speziellen Transformatoren und spezieller Verkabelung. Die Installationskosten sind höher und sie werden typischerweise an öffentlichen, gewerblichen oder industriellen Standorten und nicht in Wohngebieten eingesetzt.

Die für das Gleichstrom-Schnellladen erforderliche Infrastruktur ist komplexer, sie ist jedoch notwendig, um die höhere Leistungsabgabe zu unterstützen und die Sicherheit beim Hochstromladen zu gewährleisten.

Kostenüberlegungen

Die Kosten sind ein weiterer wichtiger Faktor beim Vergleich von AC- und DC-Ladegeräten :

• AC-Ladegeräte : Im Allgemeinen günstiger, sowohl beim Erstkauf als auch bei der Installation. Sie sind ideal für Privatpersonen oder kleine Unternehmen, die bequemes und kostengünstiges Laden suchen.

• Gleichstrom-Ladegeräte : Aufgrund der höheren Vorabkosten und Installationskosten eignen sich Gleichstrom-Ladegeräte besser für gewerbliche Betreiber, Flottendepots oder öffentliche Ladestandorte mit hohem Verkehrsaufkommen. Trotz der höheren Kosten können die verkürzte Ladezeit und die verbesserte Betriebseffizienz die Investition in gewerbliche Umgebungen rechtfertigen.

Die laufenden Stromkosten sind sowohl beim AC- als auch beim DC-Laden ähnlich, aber die Geschwindigkeit und der Komfort des DC-Ladens führen oft zu einer höheren Nutzungseffizienz.

Kompatibilität mit Elektrofahrzeugen

Kompatibilität ist ein wichtiger Gesichtspunkt:

• Wechselstrom-Ladegeräte : Die meisten Elektrofahrzeuge verfügen über integrierte Ladegeräte, die für Wechselstrom ausgelegt sind, sodass das Wechselstromladen der Stufen 1 und 2 weitgehend kompatibel ist.

• Gleichstromladegeräte : Nicht alle Elektrofahrzeuge unterstützen das Hochleistungs-Gleichstromladen und die Steckertypen variieren je nach Hersteller. Beispielsweise sind CCS-Anschlüsse in Europa und Nordamerika weit verbreitet, CHAdeMO ist in Japan beliebt und Tesla verwendet proprietäre Anschlüsse. Die Gewährleistung der Kompatibilität zwischen Ladegerät und Fahrzeug ist für ein sicheres und effektives Schnellladen von entscheidender Bedeutung.

Batteriemanagement und Sicherheit

Sowohl AC- als auch DC-Ladegeräte integrieren Systeme zum Schutz der Batterie und zur Gewährleistung der Sicherheit:

• AC-Ladegeräte : Das integrierte Ladegerät verwaltet Spannung und Strom während des AC-Ladens und verhindert so Überladung und Überhitzung. Dieses System ist aufgrund der geringeren Leistungsstufen typischerweise einfacher.

• Gleichstromladegeräte : Diese Ladegeräte verfügen über fortschrittliche Batteriemanagementsysteme (BMS), die Temperatur, Spannung und Ladezustand überwachen. Das Laden mit Gleichstrom mit hoher Leistung erzeugt erhebliche Wärme. Daher sind Kühlsysteme und Sicherheitsprotokolle von entscheidender Bedeutung, um eine Verschlechterung der Batterie oder potenzielle Gefahren zu vermeiden.

DC-Ladegeräte erfordern aufgrund der höheren Ströme ausgefeiltere Sicherheitsmechanismen, aber beide Arten von Ladegeräten sind so konzipiert, dass sie internationale Sicherheitsstandards erfüllen.

Anwendungen und Anwendungsfälle

Die Wahl zwischen AC- und DC-Laden hängt oft von der beabsichtigten Anwendung ab:

• AC-Laden : Bestens geeignet für das Laden zu Hause, am Arbeitsplatz und an Standorten, an denen Fahrzeuge mehrere Stunden lang angeschlossen bleiben können. AC-Ladegeräte ermöglichen zuverlässiges und komfortables Laden, ohne dass große Investitionen in die Infrastruktur erforderlich sind.

• Gleichstromladung : Ideal für öffentliche Ladestationen, Autobahnraststätten, Flottendepots und gewerbliche Betriebe, bei denen eine schnelle Abwicklung wichtig ist. Auch in städtischen Gebieten werden DC-Ladegeräte zunehmend eingesetzt, um das Laden von Taxis, Lieferfahrzeugen und Mitfahrflotten bei hoher Nachfrage zu unterstützen.

Das Verständnis des spezifischen Anwendungsfalls hilft dabei, die am besten geeignete Ladelösung und Infrastrukturinvestition zu ermitteln.

Die wichtigsten Unterschiede zusammengefasst

Um die Hauptunterschiede hervorzuheben:

• Stromart : AC-Ladegeräte liefern Wechselstrom; DC-Ladegeräte liefern Gleichstrom.

• Umwandlungsort : AC-Ladegeräte basieren auf dem Bordladegerät des Fahrzeugs. Gleichstromladegeräte wandeln Wechselstrom extern in der Station in Gleichstrom um.

• Ladegeschwindigkeit : AC-Ladegeräte sind langsamer (Stunden), DC-Ladegeräte sind schneller (Minuten).

• Ausgangsleistung : AC-Ladegeräte liefern typischerweise 3,3–22 kW; DC-Ladegeräte reichen von 50 kW bis 350+ kW.

• Installation : AC-Ladegeräte erfordern Standard- oder leicht verbesserte Schaltkreise; Gleichstromladegeräte erfordern eine leistungsstarke elektrische Infrastruktur.

• Anwendungen : AC ist ideal für Zuhause und am Arbeitsplatz; Gleichstrom eignet sich am besten für kommerzielle und öffentliche Schnellladeszenarien.

• Kosten : AC-Ladegeräte sind günstiger und einfacher zu installieren; Gleichstromladegeräte sind mit höheren Kosten verbunden, bieten aber einen schnelleren Service.

Diese Unterschiede verdeutlichen, warum AC- und DC-Ladegeräte im EV-Ökosystem eine komplementäre Rolle spielen.

Abschluss

Sowohl AC- als auch DC-Ladegeräte für Elektrofahrzeuge spielen eine wesentliche Rolle bei der zunehmenden Verbreitung von Elektrofahrzeugen. Wechselstrom-Ladegeräte sind praktisch, kostengünstig und eignen sich für das tägliche Laden zu Hause und am Arbeitsplatz, während Gleichstrom-Ladegeräte ein schnelles, leistungsstarkes Laden für gewerbliche, öffentliche und Fernreisen ermöglichen. Das Verständnis der technischen Unterschiede, betrieblichen Vorteile und Infrastrukturanforderungen jedes Typs ermöglicht es Besitzern von Elektrofahrzeugen, Flottenbetreibern und Unternehmen, die am besten geeigneten Ladelösungen für ihre spezifischen Anforderungen auszuwählen.

Durch die Nutzung der Stärken sowohl der AC- als auch der DC-Ladetechnologien kann das EV-Ökosystem eine breite Palette von Fahrzeugen, Nutzungsmustern und Betriebsszenarien unterstützen und letztendlich zu effizienteren, bequemeren und nachhaltigeren Transportnetzen beitragen.

Für zuverlässige und fortschrittliche Ladelösungen für Elektrofahrzeuge bietet Nanjing Jiutai Information Technology Co., Ltd. eine Vielzahl hochwertiger AC- und DC-Ladegeräte für Elektrofahrzeuge an, die auf die unterschiedlichen Benutzeranforderungen zugeschnitten sind und das kontinuierliche Wachstum des Marktes für Elektrofahrzeuge unterstützen.
